河南新郑至卫辉管理处南水北调隔离网生产厂家
河南分公司郑至卫辉管理处隔离网更新改造项目新郑管理处辖区段

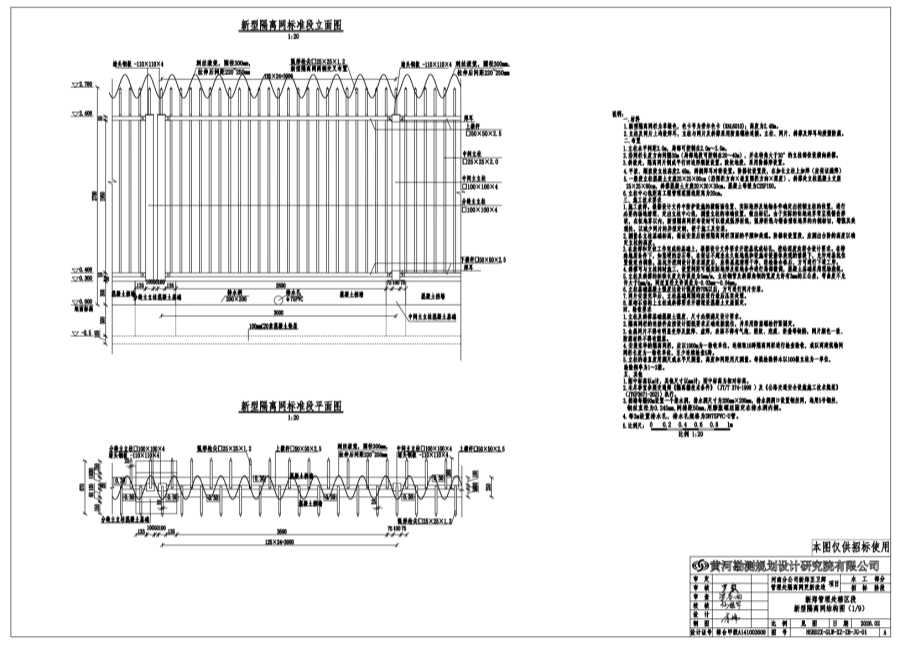

主立柱
(1)中间主立柱为直缝电焊方管100x100x4mm，高2118mm，顶面焊接堵头钢板110x110x4mm，堵头钢板上焊接弧线枪尖，主立柱底部焊接锚固钢板300x200x8mm，底部两侧对称焊接加固肋板110x60x4mm，中部对称焊接4个与栏栅网片连接的[形焊耳192x50x6mm，焊耳上预留连接螺栓孔，所有焊缝均为满焊，焊脚尺寸为6mm。主立柱在工厂整体制作，现场安装，通过4根M12防盗螺栓与混凝土基础固定。主立柱锚固钢板螺栓开孔方向、螺母型号可根据情况适当调整，但应满足主立柱的锚固要求。(2)分缝主立柱为一块锚固钢板上焊接两根主立柱，主立柱材质及做法同中间主立柱，底部锚固钢板300x350x8mm，通过6根M12螺栓与混凝土基础固定。
栏栅网片
(1)栏栅网片由横杆、中间立柱和弧线枪尖组成。
(2)横杆为方管50x50x2.5mm，单根长2878mm，上下两横杆中心间距2.0m，横杆两端预留连接螺栓孔。
(3)中间立柱方管25x25x2.0mm，中心间距125mm，上下两端分别插入上下横杆，与横杆上下侧管内壁间留一定距离，间距以1/3横杆高度为宜，并采用焊接固定。
(4)弧线枪尖方管25x25x1.2mm，弧线长590mm，转弯半径350mm，转角90，枪头采冲压成型，交错分列于隔离网两侧，弧形枪头下部通过焊接与上横杆上部相连。
(5)栏栅网片工厂制作时，所有焊缝均为满焊，焊脚尺寸≥6mm。栏栅网片现场安装，通过M8x100防盗螺栓及螺母与主立柱固定，螺母位于渠道内侧。
(6)根据现隔离网总布置，在缓坡、陡坎和截流沟处栏栅网片为异型，材质、做法和锚固方式同标准段栏栅网片，网片的具体尺寸可做适当调整。
刺丝滚笼
(1)刺丝滚笼应进行热镀锌处理，镀锌量≥120g/㎡，刺丝滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距22cm～25cm。
(2)安装时采用专用刺丝连接卡进行固定，局部可采用不锈钢扎带进行加固固定。
